Productomschrijving

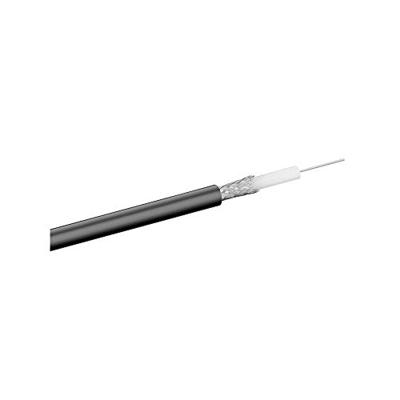

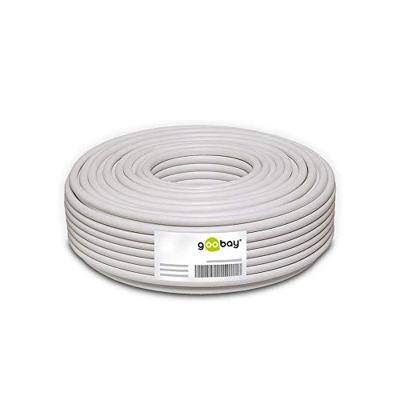

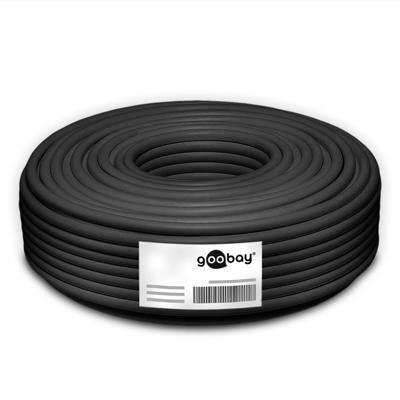

Deze coaxkabel RG59-type is bedoeld voor 75 Ω A/V-, CCTV- en basis SAT- en kabelinstallaties binnen DVB-systemen. De kabel heeft een impedantie van 75 Ω, een afschermingsmaat van circa 80 dB en is uitgevoerd met dubbele afscherming. De flexibele constructie met 6,2 mm buitendiameter maakt verwerking in leidingen en kabelgoten eenvoudig. De kabel voldoet aan de CPR (EN 50575) brandklasse Eca en is geschikt voor vaste installatie binnenshuis. Levering als kabelring, lengte 100 meter.Specificaties• Kabeltype RG59-type• Impedantie 75 Ω (±3 Ω)• Afschermingsklasse Standaard digitale installatie• dB-waarde ca. 80 dB• Afscherming type 1 Folie (aluminium) 9 µm Al / 15 µm PET / 9 µm Al, breedte 14 mm• Afscherming type 2 Gevlochten mantel (aluminium) 128x (16×8×0,12 mm), pitch 28,8 mm• Binnengeleider + diameter CCS, 0,58-0,60 mm• Diëlektricum Massief PE, 3,7 mm• Buitendiameter 6,15-6,2 mm• Brandklasse CPR Eca (EN 50575)• Nominale spanning 30 V• DC-weerstand binnengeleider 216 Ω/km• DC-weerstand afscherming 32 Ω/km• Voortplantingssnelheid 67 %• Retourverlies ≥15 dB (5-2150 MHz)• Temperatuur -20 °C tot 70 °C• Keurmerken CE• Lengte 100 meterDemping (max. dB/100 m)• 50 MHz - 8,5 dB• 100 MHz - 11,8 dB• 200 MHz - 16,5 dB• 450 MHz - 26,0 dB• 800 MHz - 35,8 dB• 860 MHz - 37,2 dB• 1000 MHz - 39,5 dBToepassingGeschikt voor het verbinden of verlengen van bewakingscamera's (CCTV), analoge videosignalen en basis antenneverbindingen. Door de relatief kleine buitendiameter en flexibele opbouw is de kabel eenvoudig te verwerken in bestaande installaties en patchtoepassingen.Uitleg van gebruikte termenDVB Digitale televisiestandaard voor satelliet, kabel en ether. Geschikt voor ontvangst van Full HD (1080p), Ultra HD 4K en 8K via DVB-installaties; resolutie is afhankelijk van het aangeleverde signaal.Impedantie (75 Ω) Karakteristieke weerstand van het coaxiale systeem; 75 Ω wordt toegepast in televisie- en videosystemen om reflecties en signaalverlies te beperken.Afscherming De combinatie van aluminiumfolie en gevlochten mantel beperkt instraling van externe signalen en vermindert storingen in digitale en analoge videosignalen.CPR / EN 50575 Europese brandclassificatie voor kabels in vaste installatie. Brandklasse Eca voldoet aan de minimale brandveiligheidseisen binnen gebouwen.CCS Stalen kern met koperen coating; toegepast bij hogere frequenties waarbij geleiding voornamelijk aan het oppervlak plaatsvindt.Algemene uitleg coaxkabelEen coaxkabel bestaat uit een centrale binnengeleider, een diëlektricum, één of meerdere afschermlagen en een beschermende buitenmantel. Deze opbouw zorgt voor gecontroleerde signaalgeleiding met minimale instraling en lage demping.RG58-type is een 50 Ω kabel van circa 5 mm buitendiameter voor RF- en meettoepassingen.RG59-type is een 75 Ω kabel met kleinere diameter en hogere flexibiliteit, geschikt voor basis televisie- en CCTV-installaties.RG6-type is een 75 Ω kabel van circa 7 mm buitendiameter voor digitale DVB- en satelliettoepassingen met lagere demping over langere afstanden.COAX9 is een 75 Ω kabel met hoge afschermingswaarde (meestal 100 dB, Class A) en wordt toegepast in omgevingen met verhoogde elektromagnetische belasting, zoals nabij LTE- en 5G-signalen. Stel een product vraag
