Productomschrijving

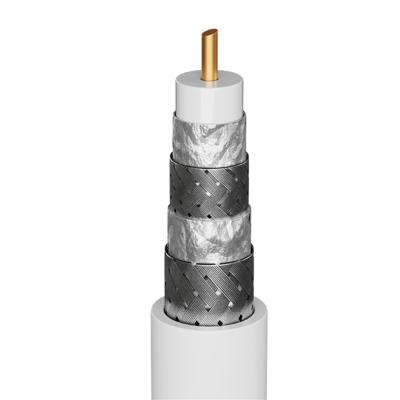

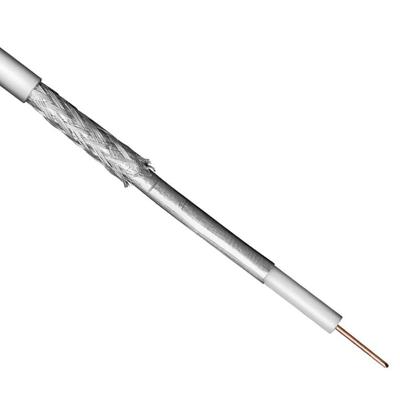

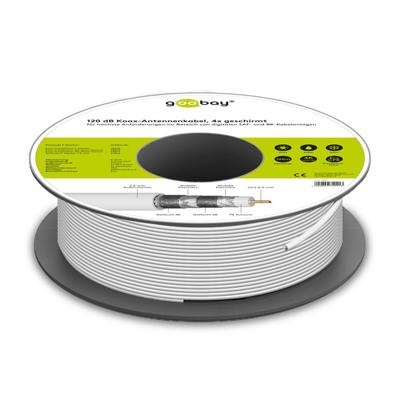

Deze coaxkabel RG6-type is bedoeld voor digitale SAT- en kabelinstallaties (DVB-S/S2, DVB-C/C2, DVB-T/T2) binnen 75 Ω antennesystemen. De kabel heeft een impedantie van 75 Ω, een afschermingsmaat van 120 dB (Class A) en is uitgevoerd met viervoudige afscherming. Dankzij de hoge afschermingswaarde is de kabel geschikt voor installaties met verhoogde elektromagnetische belasting, inclusief omgevingen met LTE/5G-instraling. De kabel voldoet aan de CPR (EN 50575) brandklasse Eca en is geschikt voor vaste installatie binnenshuis. Levering op haspel, lengte 100 meter.Specificaties• Kabeltype RG6-type• Impedantie 75 Ω• Afschermingsklasse Hoge afscherming (Class A)• dB-waarde 120 dB• Bescherming Bescherming tegen LTE/5G-instraling• Afscherming type 1 Folie (aluminium)• Afscherming type 2 Gevlochten mantel (aluminium) 48x• Afscherming type 3 Folie (aluminium)• Afscherming type 4 Gevlochten mantel (aluminium) 48x• Binnengeleider + diameter CCS, 1,02 mm• Diëlektricum 4,8 mm• Buitendiameter 7,0 mm• Brandklasse CPR Eca (EN 50575)• Temperatuur -20 °C tot 70 °C• Keurmerken CE• Meterskalering Ja• Lengte 100 meterDemping (max. dB/100 m)• 50 MHz - 6,8 dB• 100 MHz - 9,6 dB• 200 MHz - 11,5 dB• 300 MHz - 12,2 dB• 400 MHz - 13,6 dB• 500 MHz - 15,3 dB• 800 MHz - 19,6 dB• 1000 MHz - 21,5 dB• 1350 MHz - 24,9 dB• 1750 MHz - 28,8 dB• 2050 MHz - 30,7 dB• 2150 MHz - 31,8 dBToepassingGeschikt voor het verbinden of verlengen van satelliet-, kabeltelevisie- en radio-installaties. De viervoudige afscherming biedt extra bescherming tegen instraling bij langere kabeltrajecten of in omgevingen met sterke externe signalen.Uitleg van gebruikte termenDVB Digitale televisiestandaard voor satelliet, kabel en ether. Geschikt voor ontvangst van Full HD (1080p), Ultra HD 4K en 8K via DVB-installaties; resolutie is afhankelijk van het aangeleverde signaal.Impedantie (75 Ω) Karakteristieke weerstand van het coaxiale systeem; 75 Ω wordt toegepast in televisie- en satellietinstallaties om reflecties en signaalverlies te beperken.Afscherming (120 dB, Class A) Zeer hoge afschermingswaarde voor maximale bescherming tegen externe instraling en signaalvervuiling, inclusief LTE/5G-omgevingen.CPR / EN 50575 Europese brandclassificatie voor kabels in vaste installatie. Brandklasse Eca voldoet aan de minimale brandveiligheidseisen binnen gebouwen.CCS Stalen kern met koperen coating; toegepast bij hoge frequenties waarbij geleiding voornamelijk aan het oppervlak plaatsvindt.Algemene uitleg coaxkabelEen coaxkabel bestaat uit een centrale binnengeleider, een diëlektricum, één of meerdere afschermlagen en een beschermende buitenmantel. Deze opbouw zorgt voor gecontroleerde signaalgeleiding met minimale instraling en lage demping.RG58-type is een 50 Ω kabel van circa 5 mm buitendiameter voor RF- en meettoepassingen.RG59-type is een 75 Ω kabel voor basis televisie- en CCTV-installaties.RG6-type is een 75 Ω kabel van circa 7 mm buitendiameter voor digitale DVB- en satelliettoepassingen.COAX9 is een 75 Ω kabel met hoge afschermingswaarde (meestal 100 dB, Class A) en wordt toegepast in omgevingen met verhoogde elektromagnetische belasting, zoals nabij LTE- en 5G-signalen. Stel een product vraag
