Productomschrijving

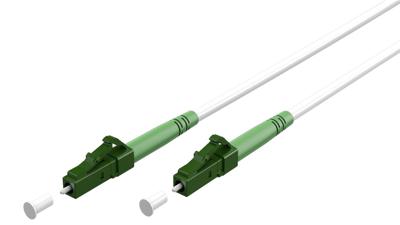

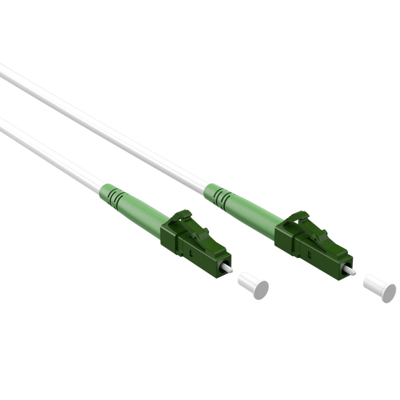

Deze glasvezel patchkabel is bedoeld voor het realiseren van een singlemode FTTH-verbinding tussen een glasvezelaansluitpunt en actieve apparatuur zoals een ONT of modem binnen een gestructureerde bekabelingsomgeving conform ISO IEC 11801.De kabel is uitgevoerd als een simplex configuratie met LC-APC (8°) connectoren aan beide zijden en is geschikt voor singlemode OS2 (9/125 µm) toepassingen.De aansluiting betreft een LC-APC naar LC-APC glasvezelverbinding en wordt toegepast bij FTTH-, FTTB- en FTTx-installaties in woningen, kantoren en technische ruimten.De LSZH mantel maakt de kabel geschikt voor gebruik binnenshuis met lage rookontwikkeling en halogeenvrije eigenschappen conform IEC-richtlijnen.De toegepaste G.657.A2 buiggeoptimaliseerde vezel maakt een minimale statische buigradius van 30 mm mogelijk zonder verhoging van de demping.Specificaties• Type kabel glasvezel patchkabel• Uitvoering simplex• Vezeltype singlemode 9/125 µm• Categorie OS2 conform ITU-T G.657.A2• Connector zijde 1 LC-APC (8°)• Connector zijde 2 LC-APC (8°)• Connector standaard IEC 61754-20• Connector afwerking APC (8° angled polish)• Ferrule keramisch (zirconia)• Kabeldiameter ca. 3 mm• Mantelmateriaal LSZH• Kleur wit• Minimale buigradius statisch 30 mm• Bedrijfstemperatuur −40 tot 85 °C• Meetprotocol individueel testprotocol met Insertion Loss en Return Loss• Trekontlasting versterkt met aramidegarenIEC-normen• IEC 60793-2 specificatie van singlemode glasvezel• IEC 61754-20 definitie van LC-connectorinterface• IEC 60332-1 vlamvertragende eigenschappen van kabels• IEC 60754-2 bepaling van halogeenvrij materiaal• IEC 61034 bepaling van rookontwikkelingUitleg van termen• LC-APC glasvezelconnector met 8° schuine polijsting voor lage reflectie en hoge retourdemping• OS2 singlemode categorie geschikt voor transmissie bij 1310 en 1550 nm over lange afstanden• G.657.A2 buiggeoptimaliseerde singlemode vezel met kleinere minimale buigradius, compatibel met G.652.D• FTTH Fibre To The Home, glasvezelverbinding tot in de woning• Insertion Loss optische demping bij overgang tussen glasvezelcomponenten• Return Loss mate waarin gereflecteerd licht wordt onderdrukt bij een verbinding• LSZH Low Smoke Zero Halogen mantel zonder halogeen en met lage rookontwikkelingAlgemene uitleg over glasvezel-kabels• Glasvezel transporteert data via lichtsignalen in plaats van elektrische signalen• Singlemode glasvezel gebruikt één lichtpad en is geschikt voor lange afstanden en backboneverbindingen• Multimode glasvezel gebruikt meerdere lichtpaden en is geschikt voor kortere afstanden binnen gebouwen en datacenters• LC compacte glasvezelconnector met klikvergrendeling• SC rechthoekige glasvezelconnector met push-pull vergrendeling• ST ronde glasvezelconnector met bajonetvergrendeling• FC glasvezelconnector met schroefvergrendeling• Simplex enkele glasvezel voor gegevensoverdracht in één richting• Duplex twee glasvezels voor gelijktijdige communicatie in beide richtingenUitleg OM-categorieën (multimode glasvezel)OM staat voor Optical Multimode en beschrijft de technische kwaliteit van multimode glasvezel. De OM-categorie bepaalt de maximale datasnelheid, bandbreedte en transmissieafstand. Hogere OM-categorieën bieden betere prestaties bij hogere snelheden.• OM1 multimode glasvezel met een 62,5 µm kern en een bandbreedte van circa 200 MHz·km.• OM2 multimode glasvezel met een 50 µm kern en een bandbreedte van circa 500 MHz·km.• OM3 laser-geoptimaliseerde multimode glasvezel geschikt voor 10 Gb/s tot circa 300 meter.• OM4 verbeterde laser-geoptimaliseerde multimode glasvezel met hogere bandbreedte voor datacenteromgevingen.• OM5 wideband multimode glasvezel ontworpen voor gebruik met meerdere golflengten via SWDM-technologie. Stel een product vraag
