Productomschrijving

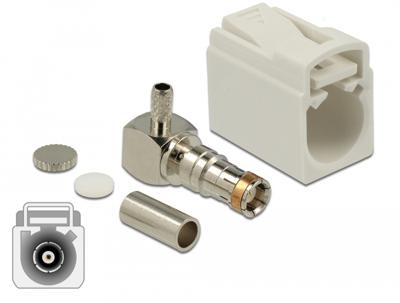

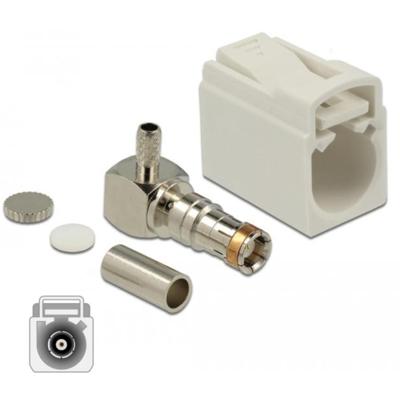

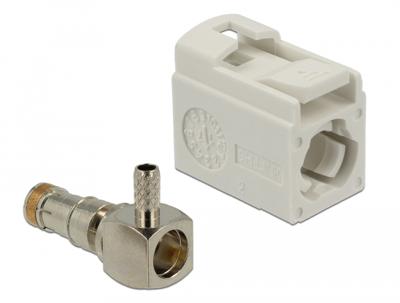

Deze FAKRA B connector is bedoeld voor het aansluiten van coaxkabels binnen radiofrequentie installaties. De connector wordt gebruikt voor het verbinden van coaxkabels met RF-apparatuur zoals antennesystemen en communicatieapparatuur.De connector is uitgevoerd als FAKRA B jack 90° (female) en heeft de FAKRA B kleurcodering (crème / RAL 9001) volgens de standaard FAKRA types. De haakse uitvoering maakt het mogelijk om de connector te gebruiken in installaties met beperkte ruimte of wanneer de kabel direct langs een apparaat moet worden geleid.De connector is geschikt voor krimpmontage op coaxkabels en heeft een compacte lengte van ongeveer 21,5 mm. De uitvoering is geschikt voor kabeltypes zoals RG-174 en RG-316.De connector is opgebouwd uit een vergulde beryllium-koper contactpin, een PTFE isolator en een vernikkelde messing behuizing. De kunststof buitenbehuizing is uitgevoerd in PA66 GF30, een glasvezelversterkte kunststof die zorgt voor een stevige en stabiele montage.Specificaties• Producttype RF connector• Merk Delock• Connector FAKRA B jack 90° (female)• FAKRA type B (crème)• Montage Krimp• Contactmateriaal Beryllium koper, verguld• Snap ring Beryllium koper• Isolator PTFE• Behuizing Messing, vernikkeld• Kunststof behuizing PA66 GF30• Geschikt voor kabeltype RG-174, RG-316• Afmetingen ca. 21,5 × 13,75 × 9,5 mmUitleg van gebruikte termenPTFEPTFE (polytetrafluorethyleen) is een elektrisch isolerend materiaal dat vaak wordt gebruikt in RF-connectoren. Het materiaal heeft goede elektrische eigenschappen en blijft stabiel bij hoge frequenties.PA66 GF30PA66 GF30 is een glasvezelversterkte kunststof. Door de toevoeging van ongeveer 30% glasvezel heeft het materiaal een hoge mechanische sterkte en vormvastheid.Beryllium koperBeryllium koper is een legering met goede elektrische geleidbaarheid en hoge veerkracht. Hierdoor wordt het vaak gebruikt voor contactpennen in RF-connectoren.RG-174 en RG-316RG-174 en RG-316 zijn dunne coaxkabels die worden gebruikt voor RF-signalen. Door de compacte diameter zijn deze kabels geschikt voor toepassingen waar weinig ruimte beschikbaar is.FAKRA BFAKRA B is een variant van de FAKRA coax connector met een crème kleurcodering. Deze connector wordt toegepast in RF- en communicatiesystemen binnen voertuigen. De kleurcodering en mechanische sleutel zorgen ervoor dat de connector alleen met dezelfde FAKRA B aansluiting kan worden verbonden.FAKRAFAKRA connectoren zijn coax RF-connectoren die worden gebruikt voor radiofrequentie verbindingen. De connector is gebaseerd op de SMB-coax standaard maar heeft een kunststof behuizing met mechanische codering en kleurcodering. Hierdoor kunnen verschillende connectoren niet per ongeluk met elkaar worden verbonden.FAKRA connectoren werken doorgaans met een impedantie van 50 ohm en ondersteunen frequenties tot meerdere GHz. Ze worden toegepast in antenne- en communicatiesystemen zoals GPS, radio, LTE en 5G antennes.FAKRA types• FAKRA A - zwart - RF verbinding / radio• FAKRA B - crème - GSM / telematica• FAKRA C - blauw - GPS antenne• FAKRA D - bordeaux / paars - satellietradio• FAKRA E - groen - GSM / LTE• FAKRA F - bruin - RF communicatie• FAKRA G - grijs - radio / RF signaal• FAKRA H - violet - video / camera systemen• FAKRA I - beige - radio antenne• FAKRA K - geel / curry - RF communicatie• FAKRA L - rood - RF communicatie• FAKRA M - oranje - digitale radio / DAB• FAKRA Z - waterblauw - universele sleutelcodering Stel een product vraag
