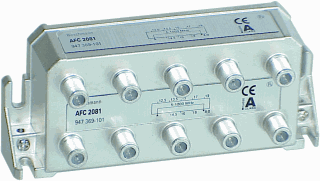

Productomschrijving
Uitgerust met aarde-aansluiting, versterkte behuizing en aansluiting voor F-connector. Dubbele bevestiging.
Frequentiebereik 5 - 1218 MHz
Kleur: metallic. Mechanische specificaties
Behuizing
Materiaal: gegoten zink
Afwerking: geplateerd CuSn
Connectoren: F-connector female
Elektrische specificaties
Tapverlies: 5 ~ 862 MHz = ± 1 dB
862 ~ 1006 MHz = ± 1,2 dB
1006 ~ 1200 MHz = ±2 dB
In tap 1: 12,5 dB
In tap 2: 13,5 dB
In tap 3: 14,5 dB
In tap 4: 15 dB
In tap 5: 16 dB
In tap 6: 17 dB
In tap 7: 18 dB
In tap 8: 19 dB
Tussenschakeldemping in/uit: 5 ~ 10 MHz 6,5 ± 1 dB
10 ~ 862 MHz 6,5 ± 1 dB
862 ~ 1006 MHz 6,5 ± 1,2 dB
1006 ~ 1200 MHz 6,5 ± 2 dB
Isolatie uit - tap : 5 ~ 40 MHz 30 dB min.
40 ~ 470 MHz 30 dB min.
470 ~ 1006 MHz 26 dB min.
1006 ~ 1200 MHz 20 dB min.
Tap - tap : 5 ~ 40 MHz 40 dB min.
40 ~ 470 MHz 40 dB min.
470 ~ 862 MHz 36 dB min.
862 ~ 1200 MHz 32 dB min.
Retourverlies alle poorten : 5 ~ 40 MHz 18 dB min.
40 ~ 1006 MHz 20 dB bij
40 MHz - 1,5 dB/OCT.
1006 ~ 1200 MHz 18 dB bij 40 MHz - 1,5 dB/OCT.
Screening (EN50083-2): klasse A+
Harmonische vervorming
voor golf: < 0 dBuV
na 25V-golf: < 15 dBuV
