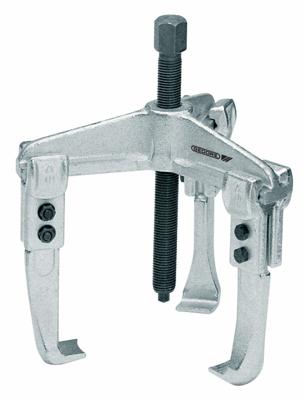

Universele trekker 3-armig 90x100 mm Gedore 8113940

Gedore Universele trekker 3-armigBeschrijving· door het gelijkmatig verdelen van de last via 3 aftrekhaken is er voldoende steun en wordt er centrisch getrokken· door het omzetten van de haken als buiten- en binnentrekker te gebruiken· verwisselbare haken voor meerdere spandiepten leverbaar· de spindel kan desgewenst vervangen worden door een hydraulische spindel (zie tabel)Technische gegevens * 1.07 * spanwijdte -max- bij uitwendig trekken (a, a1) 90 mm * spandiepte 100 mm * spindelmaat (draadspoed x lengte) M 14x1,5 x 140 * haakvoetbreedte (c) 22 mm * spanwijdte -min- tbv inwendig trekken (a2) 70 mm * spanwijdte -max- tbv inwendig trekken (a2) 140 mm * sleutelwijdte zeskant 17 mm * haakvoetdiepte (d) 12 mm * haakvoetdikte aan de rand (e) 3 mm * trekkracht max. t 3 t

Gedore Universele trekker 3-armigBeschrijving· door het gelijkmatig verdelen van de last via 3 aftrekhaken is er voldoende steun en wordt er centrisch getrokken· door het omzetten van de haken als buiten- en binnentrekker te gebruiken· verwisselbare haken voor meerdere spandiepten leverbaar· de spindel kan desgewenst vervangen worden door een hydraulische spindel (zie tabel)Technische gegevens * 1.07 * spanwijdte -max- bij uitwendig trekken (a, a1) 130 mm * spandiepte 100 mm * spindelmaat (draadspoed x lengte) M 14x1,5 x 140 * haakvoetbreedte (c) 22 mm * spanwijdte -min- tbv inwendig trekken (a2) 80 mm * spanwijdte -max- tbv inwendig trekken (a2) 180 mm * sleutelwijdte zeskant 17 mm * haakvoetdiepte (d) 12 mm * haakvoetdikte aan de rand (e) 3 mm * trekkracht max. t 3 t

Gedore Universele trekker 3-armigBeschrijving· door het gelijkmatig verdelen van de last via 3 aftrekhaken is er voldoende steun en wordt er centrisch getrokken· door het omzetten van de haken als buiten- en binnentrekker te gebruiken· verwisselbare haken voor meerdere spandiepten leverbaar· de spindel kan desgewenst vervangen worden door een hydraulische spindel (zie tabel)Technische gegevens * 1.07 * spanwijdte -max- bij uitwendig trekken (a, a1) 160 mm * spandiepte 150 mm * spindelmaat (draadspoed x lengte) G 1/2 x 210 * haakvoetbreedte (c) 30 mm * spanwijdte -min- tbv inwendig trekken (a2) 100 mm * spanwijdte -max- tbv inwendig trekken (a2) 220 mm * sleutelwijdte zeskant 22 mm * haakvoetdiepte (d) 18 mm * haakvoetdikte aan de rand (e) 3,5 mm * trekkracht max. t 5 t

Gedore Universele trekker 3-armigBeschrijving· door het gelijkmatig verdelen van de last via 3 aftrekhaken is er voldoende steun en wordt er centrisch getrokken· door het omzetten van de haken als buiten- en binnentrekker te gebruiken· verwisselbare haken voor meerdere spandiepten leverbaar· de spindel kan desgewenst vervangen worden door een hydraulische spindel (zie tabel)Technische gegevens * 1.07 * spanwijdte -max- bij uitwendig trekken (a, a1) 200 mm * spandiepte 150 mm * spindelmaat (draadspoed x lengte) G 1/2 x 210 * haakvoetbreedte (c) 30 mm * spanwijdte -min- tbv inwendig trekken (a2) 100 mm * spanwijdte -max- tbv inwendig trekken (a2) 260 mm * sleutelwijdte zeskant 22 mm * haakvoetdiepte (d) 18 mm * haakvoetdikte aan de rand (e) 3,5 mm * trekkracht max. t 5 t

Gedore Universele trekker 3-armigBeschrijving· beproefde, krachtige uitvoering om schijven, wielen, kogellagers enz. te trekken· de dubbelzijdig te gebruiken brede of smalle haakeinden trekken zichzelf vast· de brede haakeinden van trekkers 1.11/2, /3, /4 en /5 zijn van 8 mm sleuven voorzien, zodat schijven of tandwielen ook met behulp van 8 mm schroeven kunnen worden getrokkenTechnische gegevens * 1.11 * spanwijdte -max- bij uitwendig trekken (a, a1) 320 mm * spandiepte 260 mm * spindelmaat (draadspoed x lengte) G 1/2 x 350 * haakvoetbreedte (c) 27 mm * sleutelwijdte zeskant 22 mm * haakvoetdiepte (d) 27 mm * haakvoetdikte aan de rand (e) 6,5 mm * trekkracht max. t 12 t * haakvoetbreedte (c2) 32 mm

Gedore Universele trekker 3-armigBeschrijving· beproefde, krachtige uitvoering om schijven, wielen, kogellagers enz. te trekken· de dubbelzijdig te gebruiken brede of smalle haakeinden trekken zichzelf vast· de brede haakeinden van trekkers 1.11/2, /3, /4 en /5 zijn van 8 mm sleuven voorzien, zodat schijven of tandwielen ook met behulp van 8 mm schroeven kunnen worden getrokkenTechnische gegevens * 1.11 * spanwijdte -max- bij uitwendig trekken (a, a1) 90 mm * spandiepte 80 mm * spindelmaat (draadspoed x lengte) M 14x1,5 x 125 * haakvoetbreedte (c) 17 mm * sleutelwijdte zeskant 17 mm * haakvoetdiepte (d) 7 mm * haakvoetdikte aan de rand (e) 2 mm * trekkracht max. t 3 t * haakvoetbreedte (c2) 10 mm

Gedore Universele trekker 3-armigBeschrijving· analoog aan ons standaardmodel 1.06 gaat het hier om een trekker voor alle industriebranches, met name voor de elektromotorenbouw· deze trekker is geschikt voor het trekken van zware, meertraps V-riemschijven, vliegwielen, tandwielen enz.· de traversen zijn onder hoeken van 120 graden op de naaf vastgezet met pennen· de spindel kan desgewenst vervangen worden door een hydraulische spindel (zie tabel)· zonder verloopmof kan de trekker ook met de hydraulische persset nr. 1.50 worden gebruikt· deze trekker is op aanvraag ook leverbaar met meerdere haken en kan tot 6 armen worden uitgebreidTechnische gegevens * 1.07/4 * spanwijdte -max- bij uitwendig trekken (a, a1) 580 mm * spandiepte 200 mm * spindelmaat (draadspoed x lengte) G 1 x 360 * haakvoetbreedte (c) 36 mm * spanwijdte -min- tbv inwendig trekken (a2) 270 mm * spanwijdte -max- tbv inwendig trekken (a2) 640 mm * sleutelwijdte zeskant 36 mm * haakvoetdiepte (d) 28

Gedore Accupoolklem-trekker 3-armigBeschrijving· ideaal voor het trekken van kleine delen zoals accupoolklemmen, schijven, wielen, kogellagers enz.· de haken trekken zichzelf vasthaakvoetbreedte (c): 14 mmhaakvoetdiepte (d): 8 mmhaakvoetdikte aan de rand (e): 2 mmTechnische gegevens * 1.13 * spanwijdte -max- bij uitwendig trekken (a, a1) 70 mm * spandiepte 80 mm * spindelmaat (draadspoed x lengte) M 10x1,5 x 100 * trekkracht max. t 1 t
