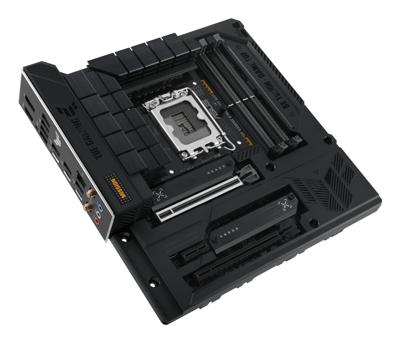

Asus TUF GAMING B760M-BTF WIFI Moederbord Socket Intel LGA 1700 Vormfactor Micro-ATX Moederbord chipset Intel® B760

Productspecificaties

Artikelnummer(s)

EAN

4711387324547

Processor

Processorfabrikant

Intel

Processor socket

LGA 1700

Compatibele processors

Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9, Intel® Pentium® Gold

Supported processor sockets

LGA 1700

Geheugen

Ondersteunde geheugen types

DDR5-SDRAM

Aantal geheugenslots

4

Geheugen slots type

DIMM

Geheugen kanaal

Dubbelkanaals

ECC-compatibiliteit

Niet-ECC

Supported memory clock speeds

4800,5000,5200,5400,5600,5800,6000,6200,6400,6600,6800,7000,7200 MHz

Ondersteunde geheugenkloksnelheid (max)

7200 MHz

Maximum intern geheugen

192 GB

Niet gebufferd geheugen

Ja

Opslag-controllers

Ondersteunde types opslag-drives

HDD & SSD

Ondersteunde opslagstationinterfaces

M.2, SATA III

Maximum aantal HDD's per behuizing

4

Aantal storage drives ondersteund

7

RAID support

Ja

Soorten RAID

0, 1, 5, 10

Grafisch

Ondersteuning voor parallel processing

Niet ondersteund

Interne aansluitingen

USB 2.0 aansluitingen

2

USB 3.2 Gen 1 (3.1 Gen 1)-aansluitingen

1

USB 3.2-connectoren (3.1 Gen 2)

1

Aantal SATA III connectors

4

Aansluiting voor audiopaneel aan voorzijde

Ja

ATX Power connector (24-pin)

Ja

Aansluiting voor CPU koeler

Ja

Aansluitingen voor behuizingsventilatoren

3

Peripheral (Molex) power connectors (4-pin)

1

EPS power connector (8-pin)

Ja

COM aansluitingen

1

Thunderbolt-headers

1

12V vermogen-connector

Ja

RGB LED-aansluitrail

Ja

Aansluitingen achterzijde

Aantal USB 2.0-poorten

4

Aantal poorten USB 3.2 Gen 1 (3.1 Gen 1) Type A

2

Aantal poortenUSB 3.2 Gen 1 (3.1 Gen 1) Type C

1

Aantal poorten USB 3.2 Gen 2 (3.1 Gen 2) Type A

1

Aantal poorten USB 3.2 Gen 2 (3.1 Gen 2) Type C

1

Aantal USB 3.2 Gen 2.2 Type-C-poorten

1

Aantal Ethernet LAN (RJ-45)-poorten

1

Aantal HDMI-poorten

1

HDMI versie

2.1

Aantal DisplayPorts

1

DisplayPort versie

1.4

Hoofdtelefoonuitgangen

1

Lijningang

Ja

Microfoon, line-in ingang

Ja

WiFi-AP antenna jack

1

Netwerk

Ethernet LAN

Ja

Ethernet interface type

2.5 Gigabit Ethernet

Wifi

Ja

Wifi-standaard

Wi-Fi 6 (802.11ax)

Wi-Fi-standaarden

802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax)

Bluetooth

Ja

Bluetooth-versie

5.2

Kenmerken

Chipset moederbord

Intel B760

Audio-uitgangskanalen

7.1 kanalen

Component voor

PC

Moederbord form factor

micro ATX

Moederbord chipset familie

Intel

Type koeling

Passief

Type stroombron

ATX

Ondersteunt Windows

Windows 11, Windows 10

Uitbreidingsmodules

PCI Express x1 (Gen 4.x) sleuven

1

PCI Express x16 (Gen 4.x) sleuven

1

PCI Express x16 (Gen 5.x) sleuven

1

Aantal M.2 (M) slots

3

BIOS

BIOS type

UEFI AMI

Grootte BIOS-geheugen

128 Mbit

Clear CMOS knop

Ja

Gewicht en omvang

Breedte

244 mm

Diepte

244 mm

Inhoud van de verpakking

Meegeleverde kabels

SATA

Gebruiksaanwijzing

Ja

Overige specificaties

Audio-uitgang

Realtek 7.1 Surround Sound High Definition Audio CODEC*<br />- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking<br />- Supports up to 24-Bit/192 kHz playback<br /><strong>Audio Features </strong><br />- Audio Shielding<br />- Dedicated audio PCB layers<br />* A chassis with an HD audio module in the front panel is required to support 7.1 Surround Sound audio output.

Speciale eigenschappen

<strong>Total supports 3 x M.2 slots and 4 x SATA 6Gb/s ports*<br />Intel^® Core™ Processors (14^th & 13^th & 12^th Gen)</strong><br />M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)<br /><strong>Intel^® B760 Chipset</strong><br />M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)<br />M.2_3 slot (Key M), type 2280 only (supports PCIe 4.0 x4 mode)**<br />4 x SATA 6Gb/s ports<br />* Intel^® Rapid Storage Technology supports SATA RAID 0/1/5/10.<br />** M.2_3 slot shares bandwidth with PCIEX16(G4) slot. When M.2_3 slot has be installed a device, PCIEX16(G4) slot will be disabled.

Andere kenmerken

4 x DIMM, Max. 192GB, DDR5 7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600/5400/5200/5000/4800 Non-ECC, Un-buffered Memory*<br />Dual Channel Memory Architecture<br />Supports Intel® Extreme Memory Profile (XMP)<br />OptiMem II<br />* Supported memory types, data rate (speed), and number of DRAM modules vary depending on the CPU and memory configuration, for more information please refer to CPU/Memory Support list under <br />the Support tab of product information site or visit https://www.asus.com/support/<br />* Non-ECC, un-buffered DDR5 memory supports On-Die ECC function.<br />

Grafische uitvoer

1 x DisplayPort**<br />1 x HDMI^TM port*** <br />* Graphics specifications may vary between CPU types. Please refer to <u>www.intel.com</u> for any updates.<br />** Supports max. 4K@60Hz as specified in DisplayPort 1.4.<br />*** Supports 4K@60Hz as specified in HDMI 2.1.
